 您当前的位置是:首 页 >> 产品中心 >> ZAZP、ZAZN系列电动调节阀
产品名称:ZAZP、ZAZN系列电动调节阀
数量:0
市场价:0
库存数:0
发布日期:2007-9-8 9:11:55


 用途
   ZAZP、ZAZN系列电动单、双座调节阀(简称电动调阀)是DDZ-Ⅱ、Ⅲ型电动单元组合仪表中的执行单元,它以电源为动力,接受统一的标准直流信号:0-10毫安(Ⅱ型),4-20毫安 (Ⅲ型)并根据此信号的大小来自动控制阀的开度,从而达到对温度、压力、液面、流量等工艺参数的调节。电动调节阀与气动调节阀相比,具有动作灵敏,能源取用方便,信号传输迅速和传送距离远等优点。它广泛地用于发电、冶金、石油、化工、轻工、等工业部门。

 电动调节阀的法兰标准按下述规定选用:
 ■ 公称压力Pg16,按JB78-59铸铁法兰选定;
 ■ 公称压力Pg40、64按JB79-59铸铁法兰选定。

 电动调节阀通常情况下,根据公称压力、工作温度不同,其阀体材料如下所述:
 ■ 铸铁HT20-40:公称压力1.6MPa,工作温度-20~200℃;
 ■ 铸钢ZG25:公称压力4.0、6.4MPa,工作温度-40~250℃(带散热片时最高工作温度可达450℃);
 ■ 铸不锈钢:ZG1Cr18Ni9Ti,公称压力4.0、6.4MPa,工作温度-60~250℃(带散热片时最高工作温度可达450℃)。

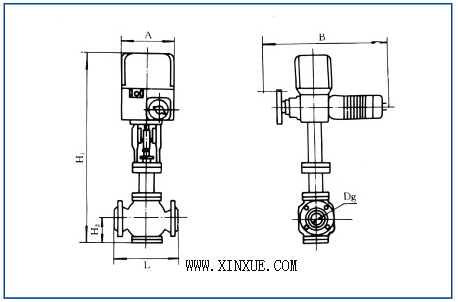

 ZAZ型电动调节阀外型图

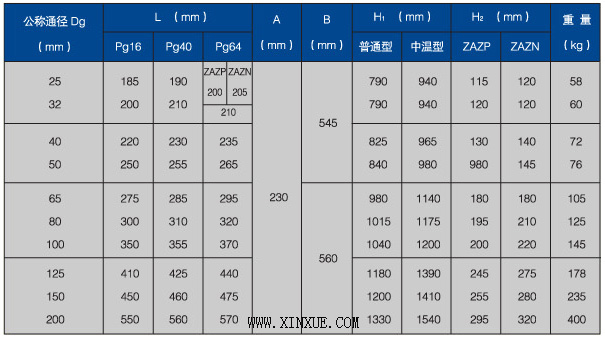

 ZAZ型外型尺寸及重量

 注:1、本表尺寸参照图。
       2、本表重量为普通型(参考值),热片型重量增加510%
