DKZ-□20型直行程电限位电动执行器是在DKZ-□10基础上开发研制的，完全可以取代DKZ-□10应用在自动控制调节系统。DKZ-□20型从电气上增加了限位，位发器电路采用稳定、可靠的运算放大器和具有线性好、温漂小、稳定、寿命长的导电塑料电位器作为传感元件，使其DKZ-□20型直行程电限位电动执行器具有如下特点：

●提高性能     ●减少故障     ●容易维修     ●调试方便

主要技术性能  ■ 执行器输出位置反馈电流  4-20mA     ■ 输入通道：3个                  ■ 输入阻抗：200Ω；250Ω         ■ 出轴有效转角：90°     ■ 灵敏度：≤150μA；≤240μA         ■ 阻尼特性：≤三次“半周期” 摆动         ■ 基本误差：±1.5%;±2.5%        ■ 电源电压：220V 5OHz            ■ 使用环境温度：伺服放大器0～+45℃;执行机构－10～+55℃  ■ 执行器输出位置反馈  4-20mA

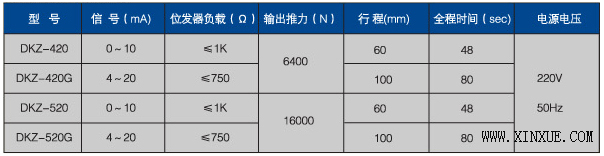

主要技术数据、规格

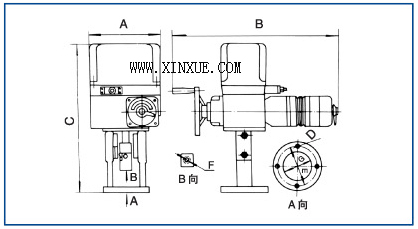

执行机构外形尺寸

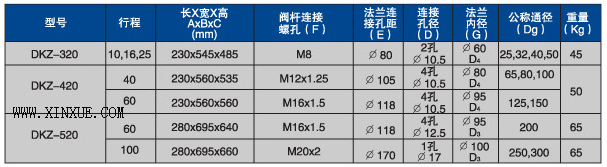

安装尺寸

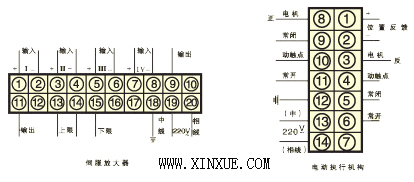

接线端子

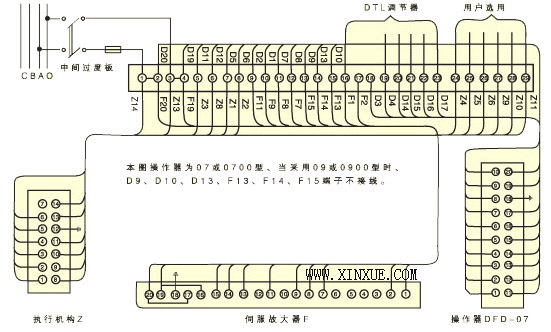

电气安装接线图
