产品名称:DWSR(L)型数显电动执行器
数量:0
市场价:0
库存数:0
发布日期:2008-11-27 11:18:19


    DWR—型减速器将高转速、二相伺服电动,通过蜗轮蜗杆机械传动机构。输出轴在360°的转角范围内转动,机座装有两块止挡,起机械限位作用,箱体上有手动部件,可就地手动操作。
    DSL—型减速器由二相伺服电机通过螺母转动,螺杆产生轴向位移。输出轴在导槽内上下移动。支架有限位块,实现行程两端机械限位。
    注:DWR—为角行程 (专利:ZL200620092703.2); DSL—为直行程(专利:ZL200620092704.7)
   DSW-X型数显位置控制器由超大规模单片机和少量器件组成的专用仪表。是模拟电子式位置发送器的换代产品。具有精度高、可靠性好、操作方便,各种参数调整、设定、校正由按键完成等优点。


 主要技术性能
反馈输入:电位器信号0~5V(阀开度)。
输入电阻:DC:4~20mA时<250Ω;
                DC:0~5 V电压信号时>250KΩ。
输出负载:≤560Ω
阀位检测精度:0.2%
上下限位继电器触点容量:<7A。
上排数显为阀位值(百分比),
    下排数显为上限限位值(百分比)。
反馈输入:(0~49%)可校正为零点(0%);
             (51~110%)可校正为满度(100%)。
反馈输入、反馈输出完全隔离。
反馈输出4~20mA或0~10mA可选。
工作环境:温度-10℃~60℃,湿度≤85%RH,
              无腐蚀气体环境。
■ 保护等级:IP 55
■ 电源:AC:220VAC  50HZ。

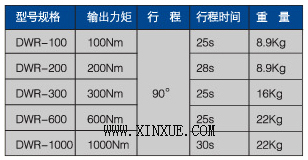

DWR系列角行程电动执行器

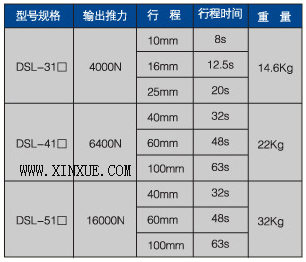

 DSL系列直行程电动执行器

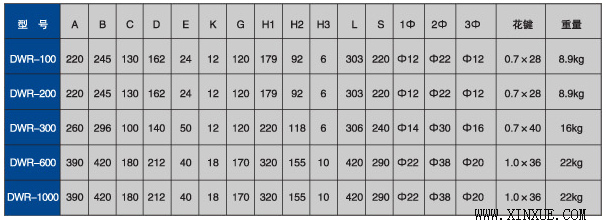

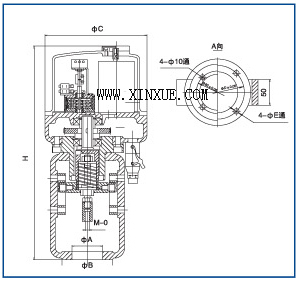

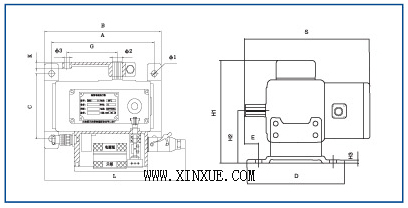

DWSR(L)执行器外观与安装尺寸图、表
