DKZ型直行程电动执行器是DDZ型电动单元组合仪表中的执行单元。接受统一的标准信号并将此转变成相对应的轴向任务，自动地操纵风门、挡板、阀门、完成自动调节任务。

DKZ型直行程电动执行器在自动调节系统中配用DFD型电动操作器，可实现调节系统的手动自动双向无扰切换外，还可实现自动调节系统的“中途限位”。

DKZ型直行程电动执行器包括伺服放大器和执行机构两大部分。也可作远距离手动控制。

主要技术性能

■ 执行器输出位置反馈电流  4-20mA

■ 输入通道：3个

■ 输入阻抗：200Ω；250Ω

■ 灵敏度：≤150μA，（0～10mA时）；≤240μA,（ 4～20mA时）

■ 阻尼特性：出轴振荡≤三次“半周期”摆动

■ 基本误差：±1.5%;±2.5%

■ 电源电压：220V 50Hz

■使用环境温度：伺服放大器0～+45℃ ；执行机构 －10～+55℃

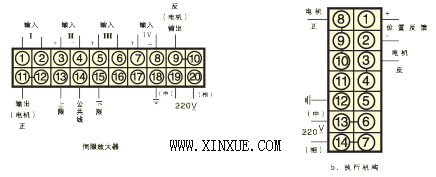

接线端子

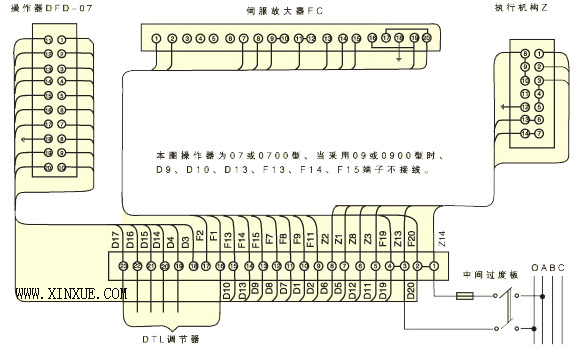

电气安装接线图

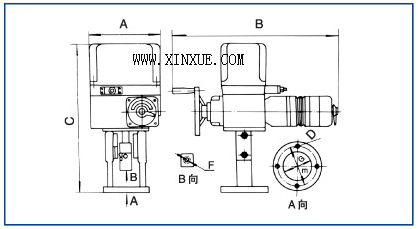

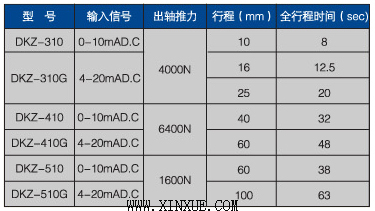

执行器外观与安装尺寸图、表

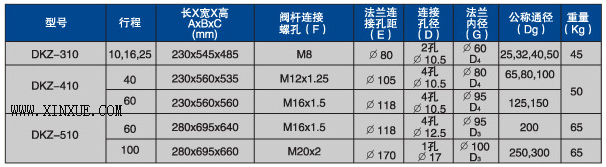

安装尺寸
