DKJ-□20型角行程电限位电动执行器系我厂自行设计的新产品，是一种具有机械和电气两种限位的执行单元。它接受统一的标准信号并转变成相对应的角位移，以便自动地操纵风门、挡板、阀门等，完成自动调节任务。

DKJ-□20型角行程电限位电动执行器在自动执行器具有端点限位、中途限位报警或程控功能。

DKJ-□20型角行程电限位电动执行器在自动调节系统中，在配用DFD型电动操作器，可实现调节系统的手动自动双向无扰切换外，还可以实现自动调节系统的双重“中途限位”和远距离手动控制。

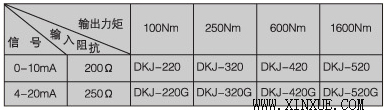

DKJ-□20型角行程电限位电动执行器包括伺服放大器和执行机构两大部分。

主要技术性能

■ 执行器输出位置反馈电流  4-20mA

■ 输入通道：3个

■ 输入阻抗：200Ω；250Ω

■ 出轴有效转角：90°

■ 阻尼特性：≤三次“半周期”摆动

■ 基本误差：±1.5%;±2.5%

■ 限位角度：0～90°可调

■ 限位开关容量：220V(～)5A

■ 电源电压：220V 50Hz

■ 使用环境温度：伺服放大器0～+45℃执行机构 －10～+55℃

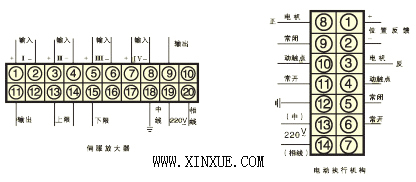

接线端子

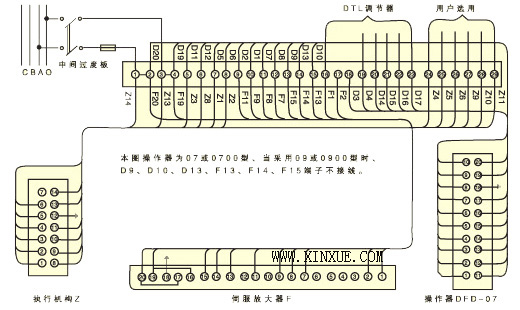

电气安装接线图

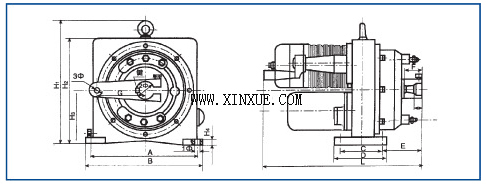

执行器外观与安装尺寸图、表

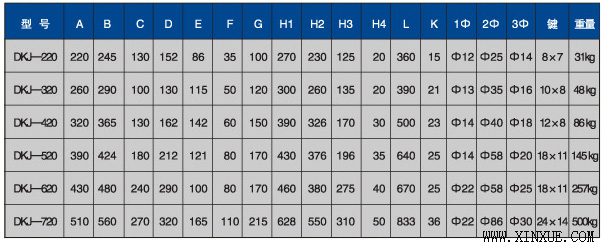

安装尺寸

DKJ电动执行机构派生品种的外形尺寸均与上相同。但DKJ-K型应和DKJ型的输出力矩高一级规格的外形尺寸相同
